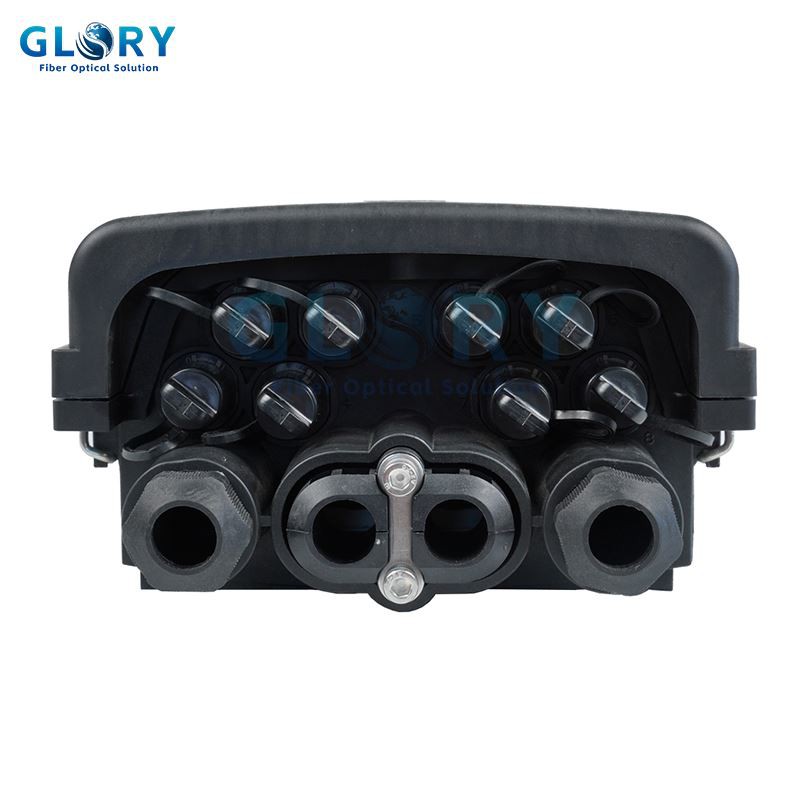

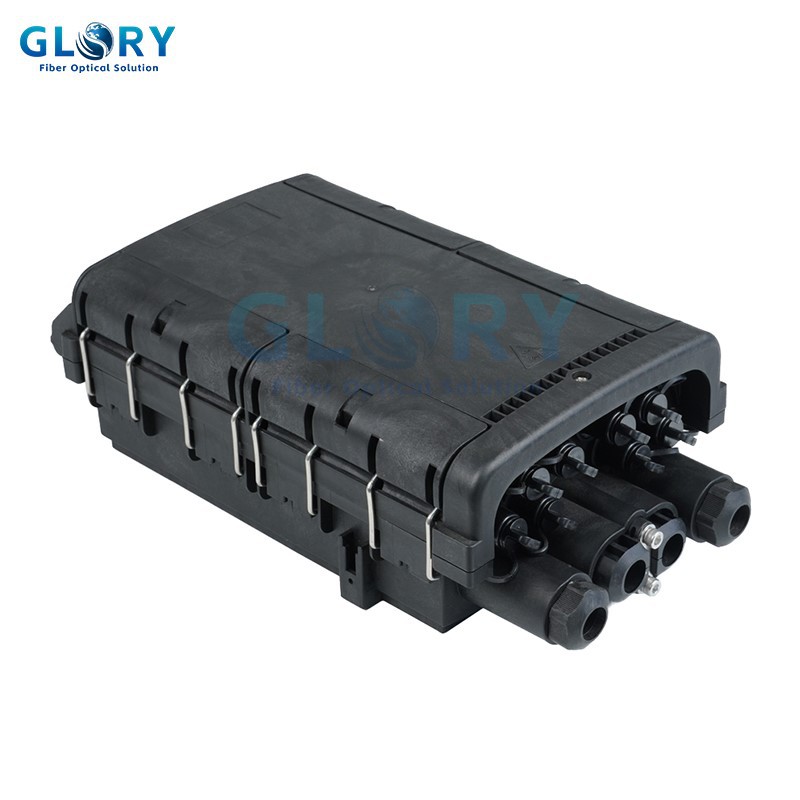

Úsáidtear cruinneachán Comhdhúnta GL-8207-B go príomha le haghaidh nasc snáithíní optúla agus cosaint. Tá an cineál bosca seo oiriúnach le haghaidh nasc lastuas, píopa agus curtha díreach agus brainse. Tá comhlacht an bhosca agus an bonn séalaithe le fonsaí agus rubair. Tá an cásáil dúnta déanta as plaistigh innealtóireachta ardchaighdeáin, agus tá dea-fheidhmíocht frith-chreimeadh i gcoinne salainn aigéid agus alcaile, frith-aosaithe, chomh maith le cuma réidh agus struchtúr meicniúil iontaofa. Tá an struchtúr meicniúil iontaofa agus tá feidhmíocht aige chun timpeallacht fhiáin a sheasamh agus athruithe aeráide dian agus timpeallacht oibre tromchúiseach. Is cosúil le leabhráin iad na tráidirí splice (FOST) taobh istigh den chruinneachán Comhdhúnadh, agus tá ga cuaire leordhóthanach acu agus spás le haghaidh snáithíní optúla a thochras chun a chinntiú go bhfuil ga cuaire le haghaidh foirceannadh optúil 40 mm. Is féidir gach cábla optúil agus snáithín a oibriú ina n-aonar.
Sonraíochtaí
|
Múnla Uimh |
Cruinneachán Comhdhúnadh GL-8207-B |
|
Toisí |
370(L)×210(W)×124(H) mm |
|
Meáchan (kg) |
3.0 - 4.0 |
|
Ábhar |
PP+GF |
|
Cineál Séalaithe |
Séala Meicniúla |
|
Grád Cosanta |
IP68 |
|
Cuibheoir |
Adapter cruaite Huawei 8 ríomhaire |
|
Scoilteoir cumraithe |
4*1:8 mion PLC |
|
Cumas Splice Snáithín |
96 |
|
Cumas Tráidire |
24 |
|
Comhaireamh Tráidire |
4 |
|
Iarratas |
Balla / Pola / Feistiú Aeróige |
Gné don cruinneachán Comhdhúnadh
• Múnla álainn agus dlúth, suiteáil áisiúil
• Ábhar innealtóireachta ard-neart, is é IP68 grád uiscedhíonach
• Neamhtocsaineach don ábhar go léir; Neamh-chreimneach do chomhpháirt miotail
• Dearadh breiseán agus seinn ag poirt chábla anuas le-oiriúnóirí réamhnasctha agus
chónaisc. Is féidir é a chumrú chun cosc a chur ar chaillteanas caipíní frithdheannaigh
• Oibriú áisiúil chun na cáblaí dáileacháin a bhaint agus a dhaingniú
• Feiliúnach do-suite ar bhalla, ar chuaille-suiteáilte, aeróg-suiteáilte agus coisbhirt-suiteáilte
Sonraíocht tráidire splice
|
|
Múnla |
Cumas tráidire |
Méid (mm) |
Scoilteoir |
Splices snáithíní aonair |
Splices snáithíní ribín |
|
38# |
24F |
112 x 68 x 8 |
1:8 micrea PLC |
Tá |
Níl |
NASCADH CHÁBLA sa chruinneachán Comhdhúnadh
Céim 1 Stráice an sheath cábla ón gcábla dáileacháin; bain an truaill ar a laghad 1.15m.
Stráice an feadán scaoilte, cuir in áirithe fad thart ar 40mm. Gearr agus cuir an ball neart thart ar 50mm in áirithe.
Céim 2 Bain úsáid as scriúire chun pry oscailt 4 búcla, oscail an clúdach.

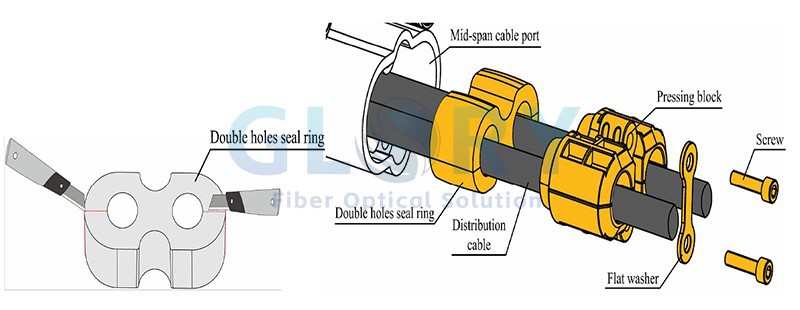

Céim 3 Úsáid eochair Allen chun na scriúnna a sciúradh ag an bport dáileacháin lár-réise. Tóg amach an bloc brú agus fáinne séala poill dúbailte. Gearr an dá thaobh den fháinne róin a oscailt. Cuir an cábla dáileacháin lár-réise isteach sa phort cábla lár-réise. Suiteáil an tionól séalaithe in ord ar an gcábla dáileacháin.

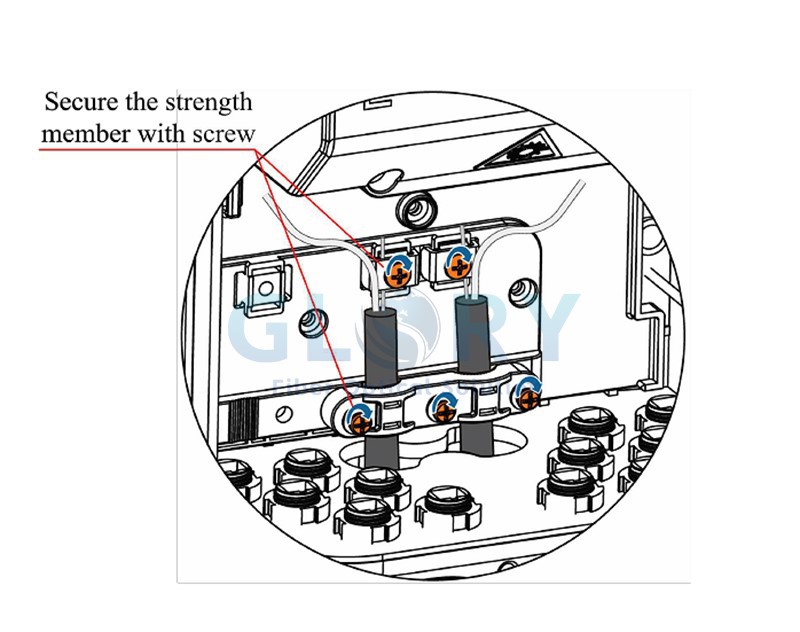

Céim 4 Déan an ball neart agus an cábla dáileacháin a dhaingniú.
Céim 5 Daingnigh an ball neart agus an cábla dáileacháin.

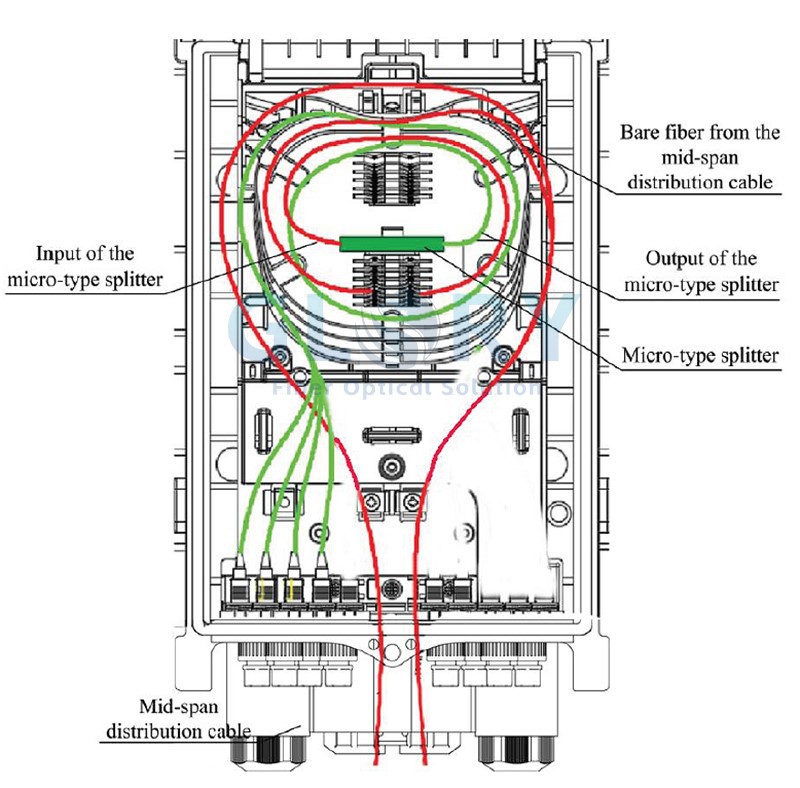

Bealach snáithín sa chruinneachán Comhdhúnadh
Taispeántar na bealaí snáithíní thíos.
SUITEÁIL cruinneachán Comhdhúnadh

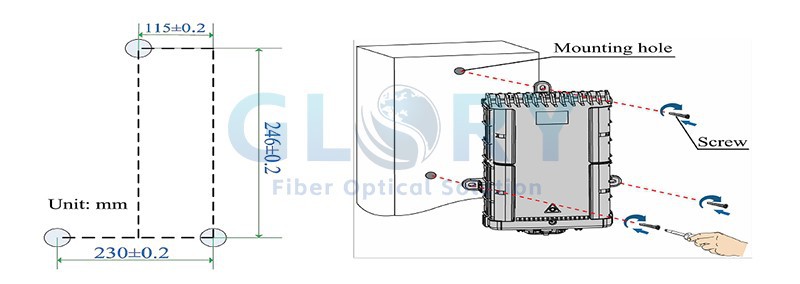

Balla-suite: Druileáil 3 pholl ar an mballa, taispeántar an toise thíos. Casúr na sleeves leathnú ar leithligh isteach sna poill. Daingnigh an bosca ar an mballa le 3 scriúnna.

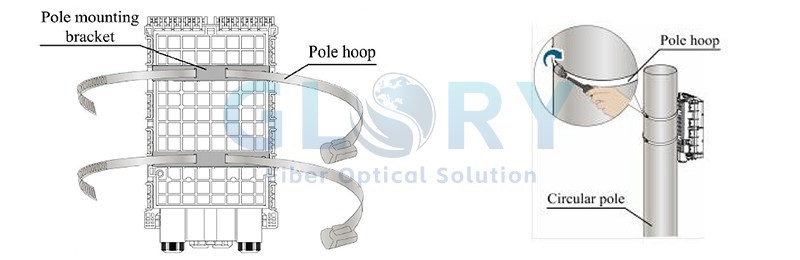

Cuaille-suite: Suiteáil na lúibíní gléasta ar chúl an bhosca. Cuir an fonsa cuaille isteach sna lúibíní. Daingnigh an bosca ar an cuaille.

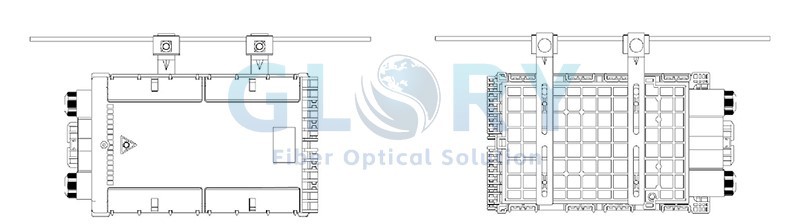

Gléasta ón aer

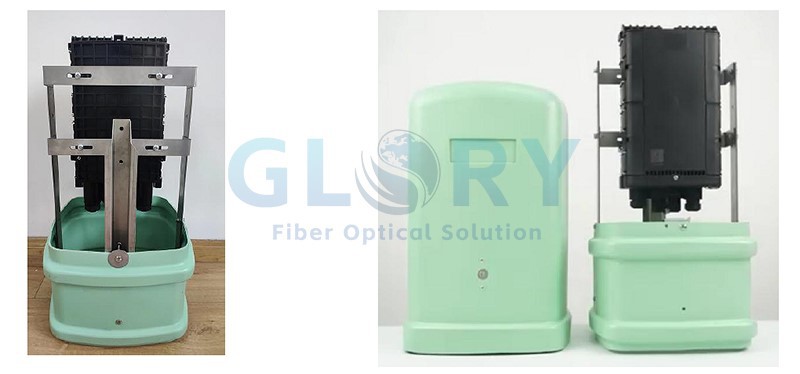

Gléasta coisithe
