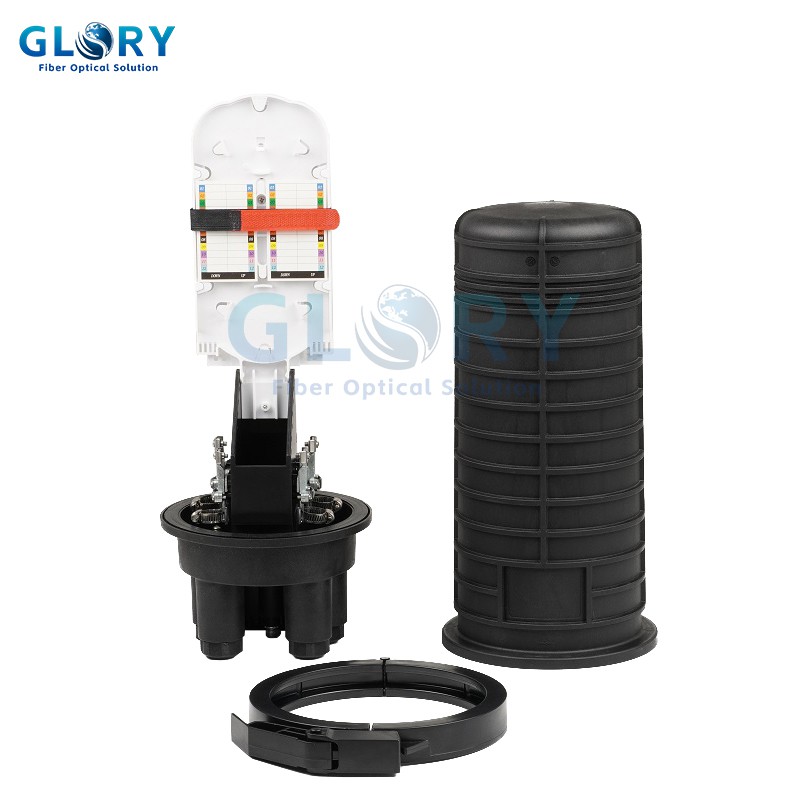

GL{0}}Tá GPJ09-5601 ina bhall den tsraith cruinneachán d’imfhálú ailt snáithíní. Tá ceithre chalafort iontrála cábla ciorclach beag ag an múnla seo chomh maith le calafort ciorclach mór amháin le haghaidh cábla sainráite (lúb). Tá an comhpháirt ina saothraítear rónta déanta as sileacain. Séalaítear na cáblaí agus an dúnadh ar bhealach meicniúil le cabhair ó bhrú a dhlúthú ó na scriúnna plaisteacha (cnónna) agus an fonsa plaisteach ciorclach. Tá sé oiriúnach do mhodhanna éagsúla nasc brainse, lena n-áirítear branching agus splicing cáblaí neamhghearrtha. Tá feidhmíocht séalaithe den scoth agus, éasca le suiteáil.
Sonraíochtaí
|
Ainm na Míre |
imfhálú ailt shnáithíneach GL-GPJ09-5601 |
|
Méid (mm) |
460 × Φ225 |
|
Dath |
Dubh |
|
Poirt cábla |
1 calafort ubhchruthach agus 4 chalafort bhabhta. (oiriúnach do cháblaí snáithíní Φ8 - Φ18 mm) |
|
Grád Cosanta |
IP68 |
|
Cumas Splice Snáithín |
Snáithín aonair 144 croí Snáithín ribín 432 croí |
|
Cumas tráidire aonair |
Snáithín aonair 24 croí Snáithín ribín 72 croí |
|
Qty uasta. tionól tráidire |
6 ríomhaire |
|
Scoilteoirí PLC |
1 ríomhaire |
|
Iarratas |
Aeróg/Dúnpholl/Balla/Gléasadh cuaille |
|
Cartán Istigh (mm) |
475×235×205 (1 phíosa) |
|
Cartán Amuigh (mm) |
740×590×450 (6 ríomhaire) |
Gné
• Tarchur díreach, brainseach agus cosaint chónaisc choibhneasta do chábla éagsúla a sholáthar agus snáithín a chosaint.
•Glacann gléas séalaithe an dúnta fonsa féin-tionchar. Beidh an dúnadh séalaithe go foirfe agus an fonsa ceangailte.
• 4pcs calafort beag cruinn agus 1 ríomhaire port ubhchruthach do chábla neamhghearrtha.
• Glac na comhpháirteanna séalaithe rubair vulcanize, preas helix agus séalaithe meicniúil preas ingearach. D'fhéadfadh sé freastal ar nasc branching éagsúla lena n-áirítear branching snáithín neamhghearrtha.
• Is féidir le tráidire splice le haghaidh imfhálú comhpháirteach snáithín freastal ar mhion PLC más gá. Chomh maith leis sin is féidir freastal ar cábla micrea le grommet
• Tá an spás stórála snáithíní agus struchtúr an tráidire splice réasúnta.

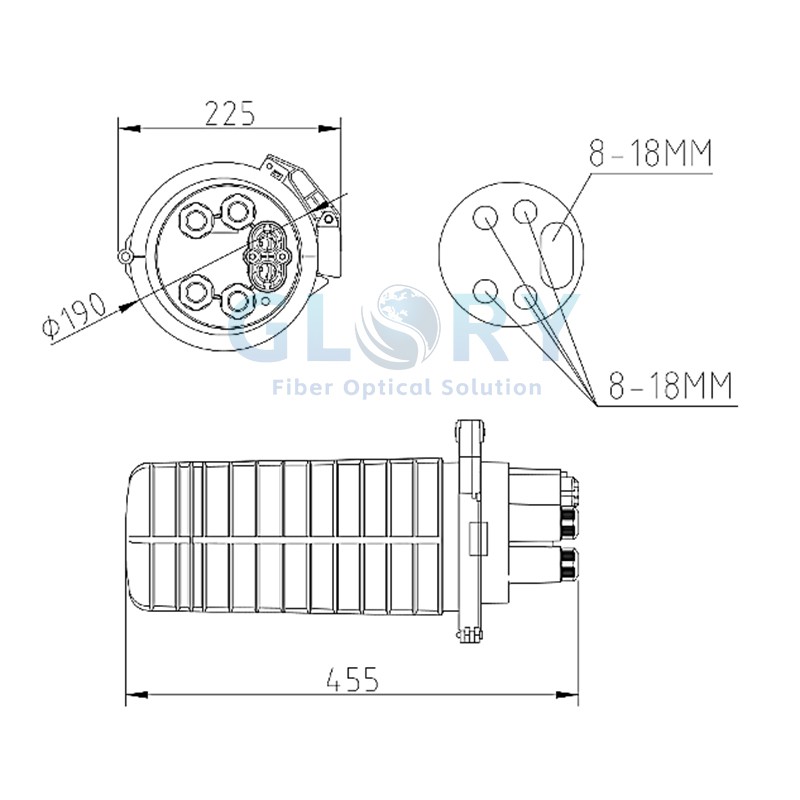

Líníocht struchtúir
Tá dhá chineál tráidirí splice ann le sealbhóir sleeve éagsúla, roghnaigh cumraíochtaí éagsúla de réir riachtanais na gcustaiméirí.
|

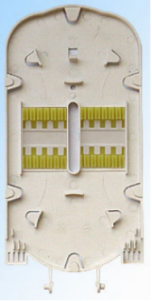

7# Tráidire splice |

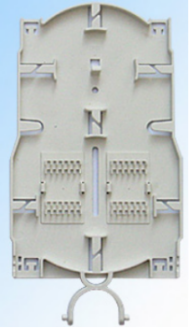

8# Tráidire splice |
|
|
|
Suiteáil

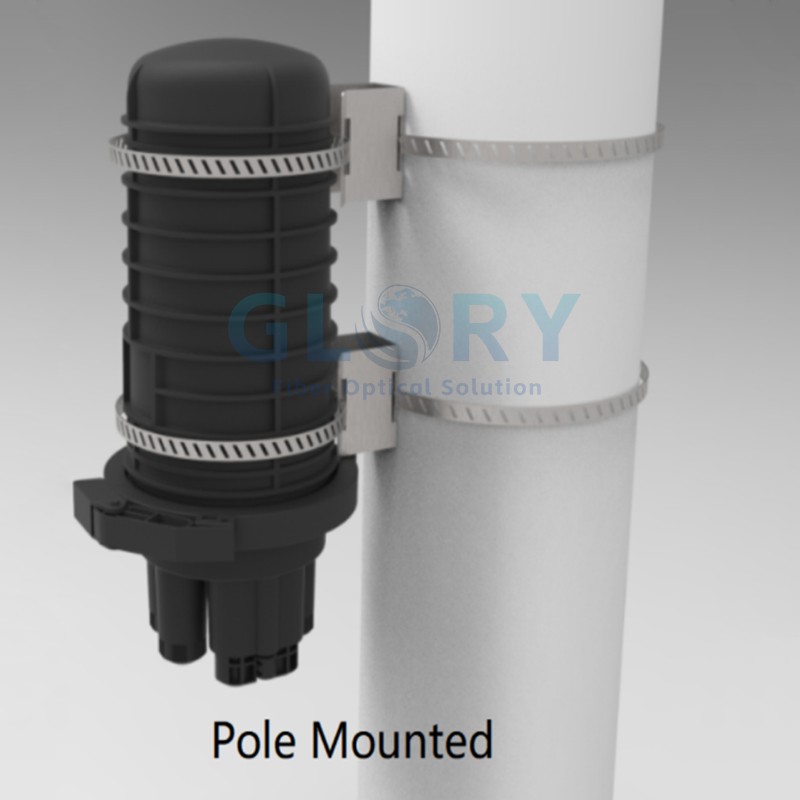

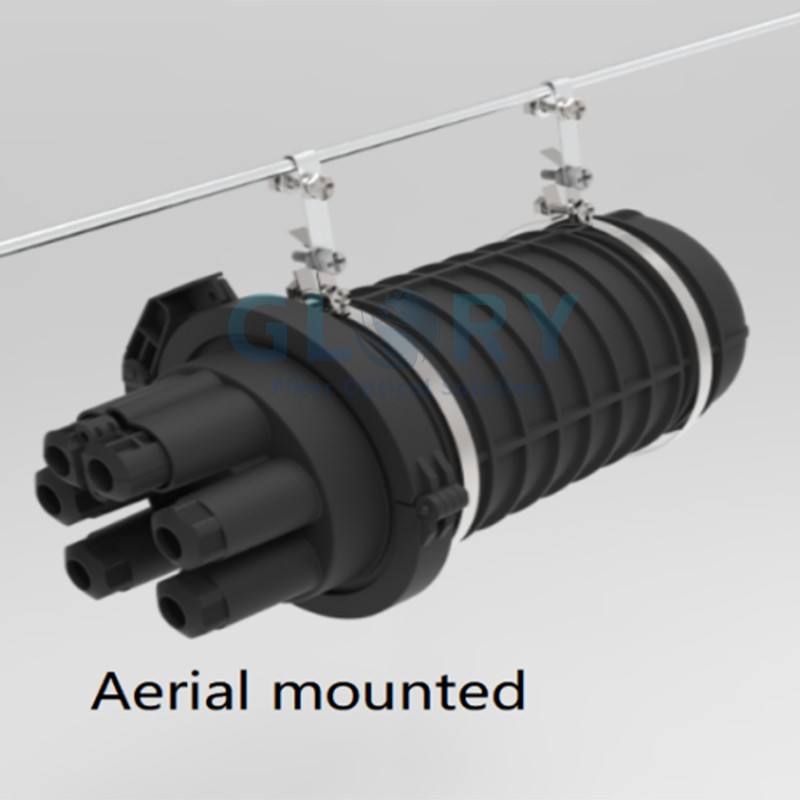

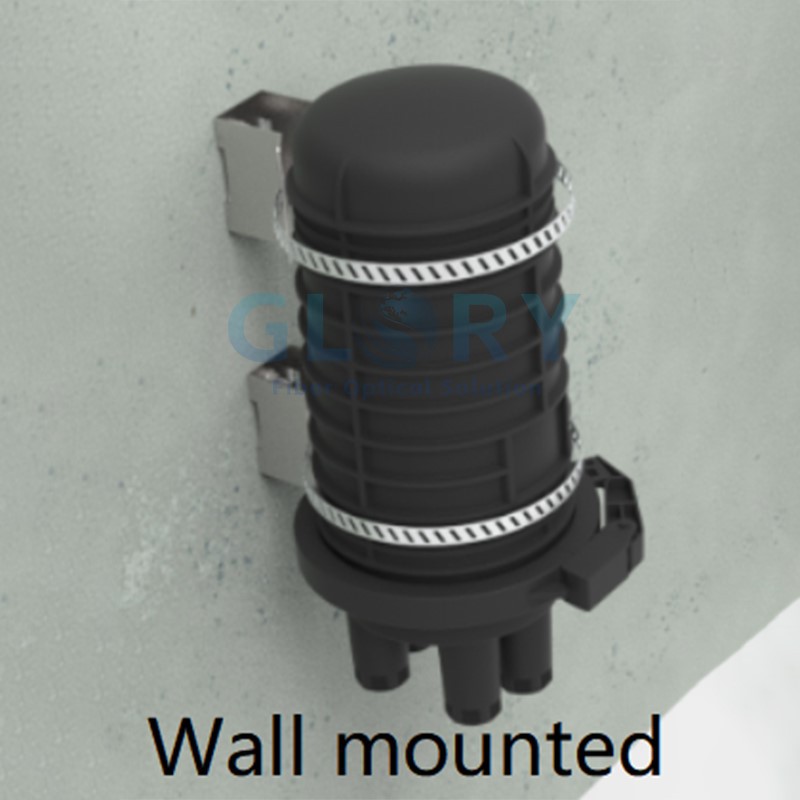

Tá an t-Imfhálú Splice Snáithín ar fáil le haghaidh feidhmeanna éagsúla i dtimpeallachtaí iolracha, amhail aeróg, balla, píopa-líneáilte, cuaille agus dúnpholl.)
Feidhmiú & Cothabháil Táirge
Treoirlínte Suiteála Gairmiúla
Chun é a shuiteáil i gceart, roghnaigh na codanna cearta ar dtús. Roghnaigh na tráidirí splice (méid 7# nó 8#) agus feisteáin séalaithe a d'oirfeadh do mhéid cábla (ó 8mm go 18mm tiubh). Nuair a bhíonn tú réidh, ullmhaigh na cáblaí agus cuir isteach iad sna grommets calafoirt. Is é an chéim is tábhachtaí ná é a shéaladh i gceart chun rátáil uiscedhíonach IP68 a fháil. Chun seo a dhéanamh, assemble an séala meicniúil. Déan na scriúnna plaisteacha go léir agus an fonsa plaisteach cruinn go cothrom a dhéanamh níos doichte. Brúann sé seo na rónta rubair go docht. Ní gá duit gunna teasa don séala seo. Chun tuilleadh cabhrach a fháil, is féidir leat féachaint ar ár bhfíseáin tionóil agus féach ar threoracha socruithe calafoirt inár nIonad Acmhainní ar líne.
Cothabháil & Árachas Saoil Seirbhíse
Ba cheart duit imfhálú an chomhpháirteach shnáithíneach a sheiceáil go rialta. Féach ar an bhlaosc lasmuigh le haghaidh aon damáiste agus déan cinnte go bhfuil na rónta go léir fós daingean. Baineann an chuid is mó de chothabháil leis an gcóras séalaithe. Más gá duit an t-imfhálú comhpháirteach snáithín a oscailt, seiceáil na rónta rubair taobh istigh. Má tá cuma leacaithe nó damáiste orthu, cuir cinn nua isteach. Déanfaidh sé seo an séala go maith arís. Tá an dúnadh tógtha i bpíosaí ar leith. Ciallaíonn sé seo nach féidir leat ach séala poirt amháin nó tráidire splice amháin a athrú más gá. Cabhróidh na céimeanna seo leis an dúnadh ar feadh blianta fada agus do cháblaí snáithíní a chosaint.
Seirbhís & Tacaíocht
Gealltanas Barántas Cuimsitheach
Ráthaímid cáilíocht ár ndúnadh cruinneachán. Tagann barántas 5 bliana leis an tsamhail GL-GPJ09-5601. Clúdaíonn sé seo aon fhadhbanna leis na hábhair nó leis an gcaoi a ndearnadh é, chomh fada agus a suiteáladh é agus go ndearnadh cúram de ag baint úsáide as ár dtreoracha.
Saineolas Teicniúil ag Do Sheirbhís
Cabhróimid leat tar éis duit a cheannach. Tugann ár n-innealtóirí comhairle saor in aisce do do thionscadal. Is féidir leo cabhrú leat a phleanáil cé mhéad snáithíní atá uait agus conas na cáblaí a shocrú. Cuirimid treoracha mionsonraithe agus líníochtaí 2D nó 3D ar fáil freisin do do phleananna. Le haghaidh suiteálacha deacra, cuirimid tacaíocht chianda céim ar chéim ar fáil.
Infhaighteacht Slabhra Soláthair & Páirteanna
Tá slabhra soláthair iontaofa againn ar fud an domhain. Is féidir leat sampla amháin a ordú chun ordú mór a thástáil nó a chur. Coinnímid go leor páirteanna breise i stoc i gcónaí. Áirítear leis seo tráidirí splice éagsúla (7# agus 8#), feisteáin séalaithe calafoirt, grommets, agus scriúnna. Cinntíonn sé seo gur féidir leat an méid a theastaíonn uait a fháil i gcónaí chun do líonra a choinneáil ag rith.
CCanna

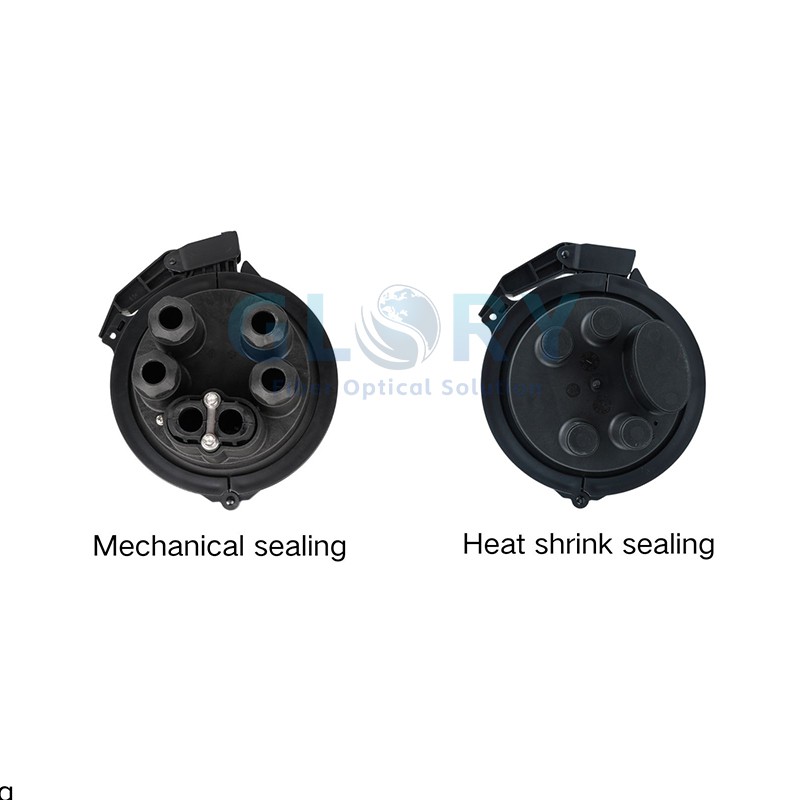

Is éard atá i gceist le séalaithe crapadh teasa úsáid a bhaint as sleeves shrinkable teasa chun an cábla agus an cónascaire a shéalú. Tá na sleeves déanta as ábhar speisialta a chrapadh nuair a bhíonn sé faoi lé teasa. Cruthaíonn an teas na muinchillí a chrapadh agus fillte go docht timpeall an chábla snáithíní, ag soláthar séala slán.
Baineann séalaithe meicniúil le clamp nó scriú a úsáid chun an cábla snáithín a dhaingniú. Tá an modh séalaithe seo níos buaine agus níos sábháilte, ach éilíonn sé níos mó ama agus iarracht a shuiteáil. Is minic a úsáidtear séalaithe meicniúil in áiteanna ina bhfuil an timpeallacht crua.
Mar fhocal scoir, is modhanna éifeachtacha iad teicnící crapadh teasa agus séalaithe meicniúla chun dúnadh splice snáithíní a shéalú. Braitheann an rogha modh séalaithe ar riachtanais chomhshaoil na suiteála.
