N'fheadar riamh conas a thaistealaíonn léas solais na céadta ciliméadar trí shnáithín gloine chun do sheirbhís idirlín, teilifíse nó gutháin a sheachadadh? Taobh amuigh den chábla féin, braitheann a thuras ar líonra de laochra gan moladh: imfháluithe snáthoptaice. Is minic go mbíonn mearbhall ar thrí phríomhchineál-Dúnadh Splice, Boscaí Foirceannadh, agus Boscaí Dáilte-. Cé go gcosnaíonn siad go léir naisc íogair snáithíní, tá difríocht shuntasach idir a róil, a láithreacha agus a n-oibriú inmheánach.
Smaoinigh ar do líonra snáithín mar chóras ardbhealaigh sofaisticiúla:
• Is é Dúnadh Splice Fiber snáthoptaice an stáisiún deisiúcháin ar thaobh an bhóthair agus buan-acomhal.
• Is é an Bosca Foirceannadh Fiber snáthoptaice an garáiste páirceála deiridh agus an pointe iontrála ag foirgneamh ar leith.
• Is é an Bosca Dáilte Fiber snáthoptaice an lár idirmhalartaithe agus dáileacháin do chomharsanacht iomlán.
Tá sé ríthábhachtach an ceann ceart a roghnú maidir le hiontaofacht líonra, inscálaitheacht agus le héifeachtúlacht costais. Déanaimis na comhpháirteanna riachtanacha seo a dhímholadh.

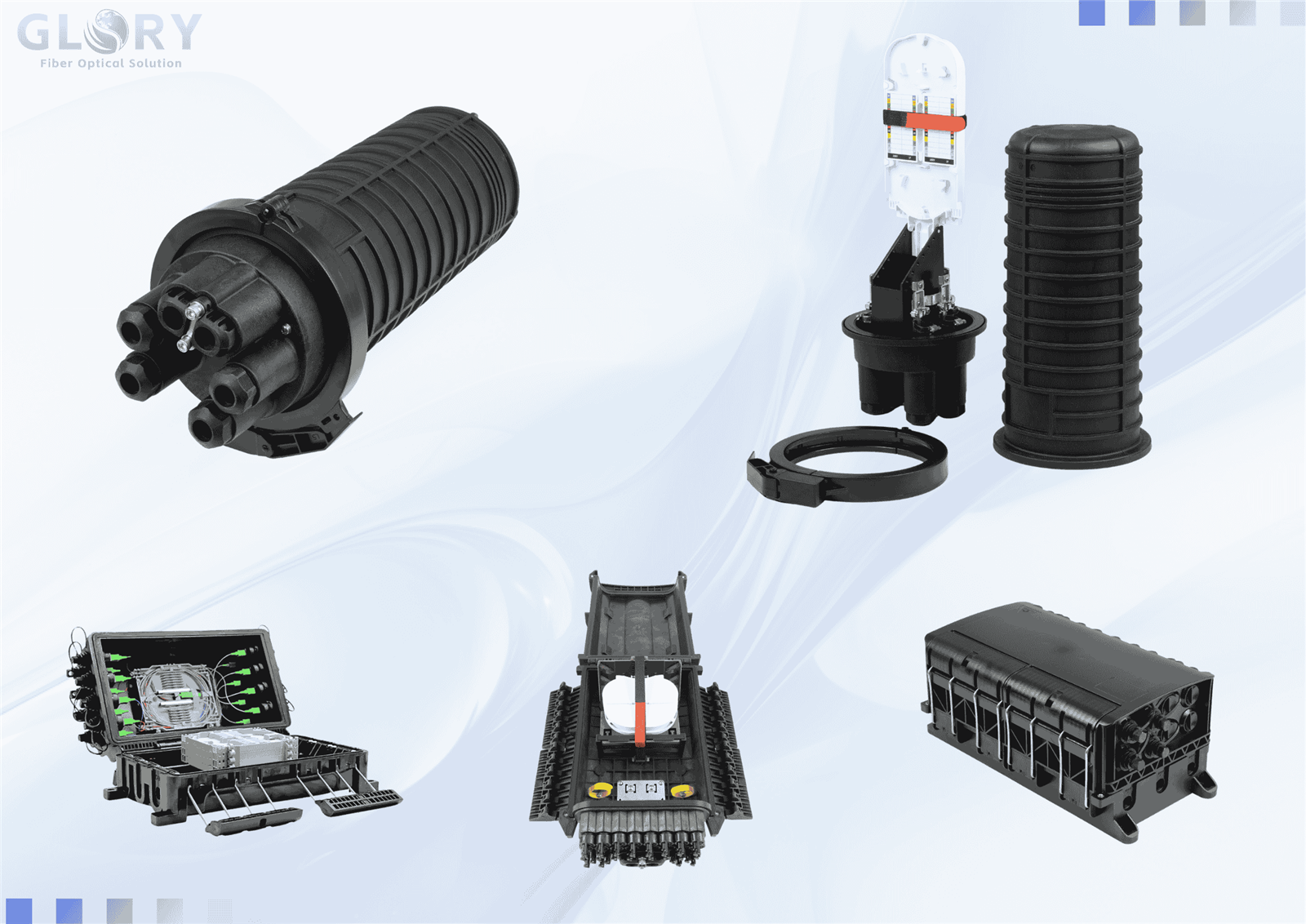

Caibidil 1: Dúnadh an Splice snáthoptaice – An Buanphointe Acomhal
Príomhfheidhm: Cosain & Glac páirt
Tá an Dúnadh Splice deartha le haghaidh tasc bunscoile, buan amháin: chun an splice comhleá a chosaint ina bhfuil dhá shnáithín gloine lom táthaithe le chéile. Baineann sé le cosán optúil caillteanais leanúnach íseal a chruthú.
Príomhthréithe & "DNA":
• Oibríocht Lárnach: Comhleá Splicing.Is éard atá i gceist leis seo an sciath snáithín a bhaint, na foircinn a scoilteadh go foirfe, agus stua leictreach a úsáid chun iad a chomhleá i gceann amháin. Na tithe dúnadh agus a chosnaíonn na pointí splice leochaileacha.
• Suíomh tipiciúla: Amuigh faoin aer, feadh an Bhealaigh. Gheobhaidh tú iad i suiteálacha aerga (ar chuaillí), laistigh de dhúnphoill faoi thalamh, nó díreach-adhlactha feadh trinsí. Cuirtear iad in áit ar bith ar gá an cábla a shíneadh, a chraobhscaoileadh nó a dheisiú.
• Tréithe Fisiciúla & Comhshaoil:
- Láidir & Séalaithe:Tógtha le hábhair atá diana, resistant creimeadh (m.sh., PC+ABS, PP) agus tá córas séalaithe meicniúil nó glóthach bunaithe air chun ard-rátálacha cosanta IP68 a bhaint amach. Coinníonn sé seo amach uisce, deannach, agus creimirí.
- Teocht Athléimneach:Rátáilte le haghaidh teochtaí foircneacha oibriúcháin (m.sh., -40 céim go +85 céim ) chun an ghrian díreach, an reo-fhuar, agus rothaíocht theirmeach a sheasamh.
• Ailtireacht Inmheánach:Tá an taobh istigh eagraithe timpeall ar thráidirí splice in-chruacháilte. Coinníonn gach tráidire cosantóirí splice comhleá agus cuireann siad bealaí ar fáil chun barraíocht snáithíní a lúbadh agus a stóráil. Tugann an dearadh tús áite d'eagrú splice agus faoiseamh brú thar chalafoirt oiriúntóra.
• Cás Príomhúsáide:
- Dhá chuid de-chábla cnámh droma fada a scoilteadh i dúnpholl.
- Ag cruthú nasc brainse ("tap") ó phríomhchábla friothálacha chun freastal ar chomharsanacht nua.
- Cábla a gearradh de thaisme le linn tógála bóthair a athshlánú.

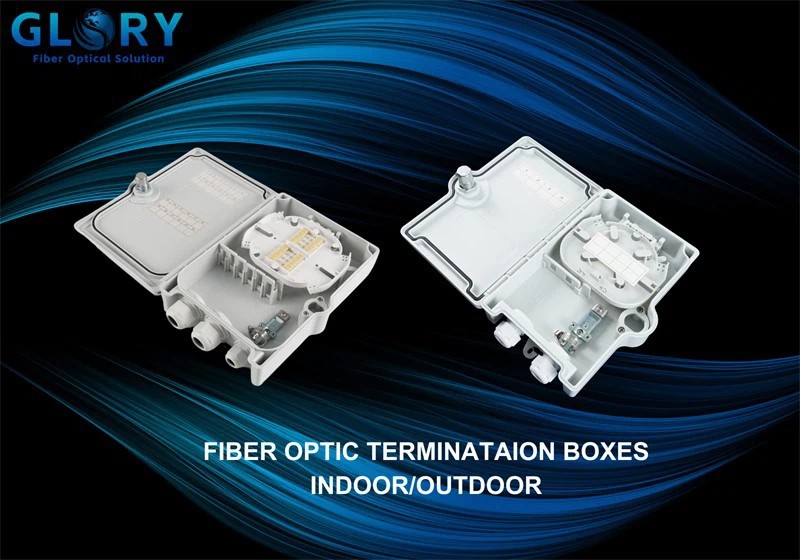

Caibidil 2: An Bosca Foirceannadh snáthoptaice – An Pointe Idirscartha Deiridh
Croífheidhm: Críochnaigh & Comhéadan
Marcálann an Bosca Foirceanta (nó an Bosca Teirminéil) an pointe teorann-an láimhsiú oifigiúil nuair a thagann deireadh le líonra an tsoláthraí seirbhíse, agus nuair a thosaíonn sreangú áitreabh an chustaiméara. Is é an post atá aige ná trasdul slán inrochtana a sholáthar ón gcábla lasmuigh go dtí calafoirt nasctha laistigh-réidh.
Príomhthréithe & "DNA":
• Oibríocht Lárnach:Foirceannadh an Chónascaire. Cuirtear deireadh leis an gcábla ag teacht isteach le nascóirí (cosúil le SC nó LC) ar na muicíní. Tá na nascóirí seo suite ar phainéal cuibheora, rud a chruthaíonn comhéadan glan, plugála agus súgartha.
• Suíomh Tipiciúil:Ar Imeall an Líonra. Suiteáilte laistigh (m.sh., ar bhalla seomra trealaimh foirgnimh, i ngaráiste tí) nó in áiteanna cosanta lasmuigh amhail saoráid iontrála foirgnimh.
• Tréithe Fisiciúla & Comhshaoil:
- Dlúth & Inrochtana:Deartha do rochtain níos éasca, nach bhfuil chomh minic. Go minic-suiteáilte balla le hinge simplí nó tráidire sleamhnáin-amach. Is leor rátálacha cosanta (m.sh., IP65) do thimpeallachtaí rialaithe ach ní leor iad le haghaidh báite fada.
- Úsáideoir-Cáirdiúil:Dírítear ar lipéadú soiléir poirt agus ar phaisteáil éasca don úsáideoir deiridh nó don teicneoir.
• Ailtireacht Inmheánach:
Tá sé dírithe ar phainéal oiriúnaitheora agus ar ghnéithe bainistíochta snáithíní cosúil le spóil nó gearrthóga chun leaca pigtail a stóráil. Féadfaidh sé aonaid thalaimh le haghaidh eilimintí cábla miotalacha a áireamh. Tá spás optamaithe le haghaidh líon teoranta nasc.
• Cás Príomhúsáide:
- Tá imfhálú ONT (Teirminéal Líonra Optúil) suite ar bhalla lasmuigh tí in imscaradh FTTH.
- An-bosca suite ar an mballa i seomra freastalaí oifige a dtéann an líne seirbhíse seachtraí isteach ann.
- Pointí tástála a sholáthar d'oibreoirí líonra chun saincheisteanna taobh an tsíntiúsóra a aonrú agus a réiteach.

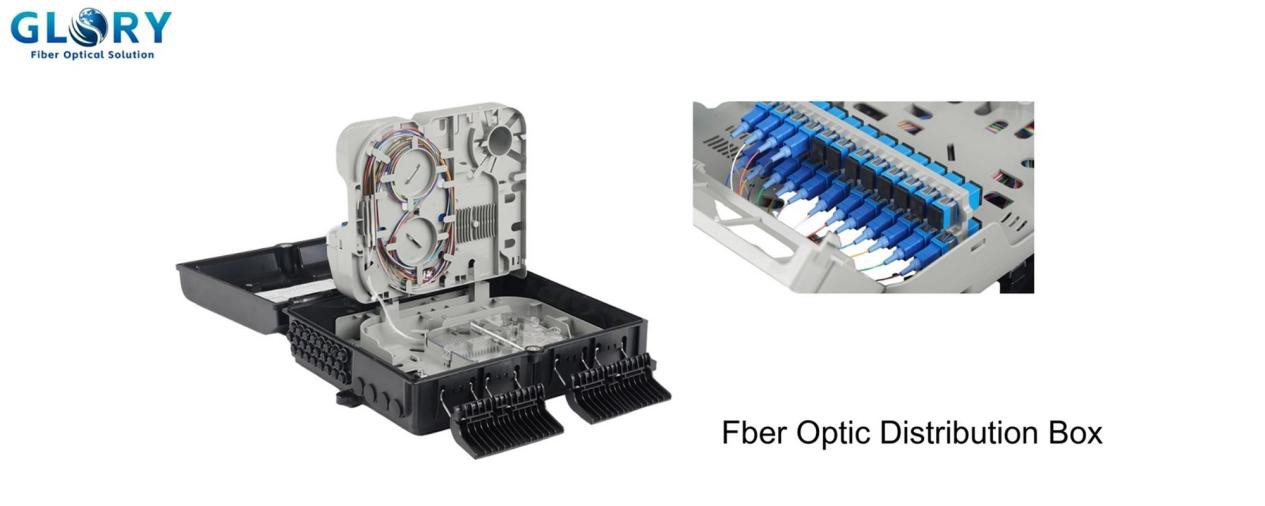

Caibidil 3: An Bosca Dáilte snáthoptaice – An Lárionad Dáilte
Croífheidhm: Dáil & Trasnaigh-Ceangail
Is é an Bosca Dáilte (nó Cross{0}}Ceangail Cabinet) an mol gníomhach tráchta. Ní hamháin go gcosnaíonn sé naisc; scoilteann sé agus treoraíonn sé comharthaí optúla chuig críochphointí iolracha, rud a chuireann ar chumas snáithín friothálacha amháin freastal ar na mórán úsáideoirí deiridh.
Príomhthréithe & "DNA":
• Oibríocht Lárnach:Scoilteadh Comhartha & Paisteáil. Is é an comhpháirt is tábhachtaí atá aige ná an scoilteoir PLC (Planar Lightwave Circuit), a roinneann go héighníomhach cumhacht comhartha ionchuir ina ilchomharthaí aschuir (m.sh., 1x32). Éascaíonn sé freisin naisc solúbtha trí cordaí paiste idir calafoirt éagsúla.
• Suíomh Tipiciúil:Pointí Comhiomlánaithe Líonra. Le fáil i gcaibinéid lasmuigh ag coirnéil sráide, i seomraí fóntais íoslach na bhfoirgneamh árasán, nó taobh istigh de limistéir dáilte lárionad sonraí.
• Tréithe Fisiciúla & Comhshaoil:
- Níos Mó & Níos Struchtúrtha:I bhfad níos mó ná boscaí foirceanta chun freastal ar chomhaireamh snáithíní ard, scoilteoirí, agus bainistíocht fhairsing téad paiste.
- Modúlach & Inscálaithe:Is minic a bhíonn tráidirí modúlacha ann le haghaidh scoilteoirí agus painéil oiriúntóra, rud a fhágann gur féidir acmhainn a chur leis de réir mar is gá. Teastaíonn ardchosaint iontrála (IP65/IP68) le haghaidh leaganacha amuigh.
• Ailtireacht Inmheánach:
Deartha do bhainistíocht-arddlúis. Áiríonn sé:
- Modúil Gléasta Scoilteoir:Scoilteoirí PLC a shealbhú agus a eagrú.
- Painéil Cuibheoirí Ard-Dlúis:Do phoirt dáileacháin fhriothálacha isteach agus amach.
• Ardbhainistíocht Cábla:
Bainisteoirí ingearacha agus cothrománacha, lúba drip, agus spóil chun líon mór cordaí paiste a bhealach agus a stóráil go néata gan teorainneacha ga lúbtha a shárú.
• Cás Príomhúsáide:
- An comh-aireachta FAT (Teirminéal Rochtana Snáithín) i líonra FTTH a scoilteann snáithín friothálach amháin chun freastal ar 32 nó 64 teach sa chomharsanacht.
- An príomhphointe dáileacháin snáithíní ar gach urlár d’fhoirgneamh mór oifige (FD/Floor Distributor).
- Lárionad paisteála agus idirnaisc laistigh de fhráma dáilte optúil an ionaid sonraí.
An Mol Ceart a Roghnú don Phost Ceart
Cé gur "boscaí snáithíní" iad na trí cinn go léir, tá a gcríoch comhlántach, ní idirmhalartaithe. D'fhéadfadh lochtanna dearadh líonra, tinneas cinn suiteála agus tromluí cothabhála a bheith mar thoradh ar mhearbhall orthu.
Treoir Thapa Cinnidh:
• An gá dhá chábla snáithíní a cheangal go buan i dtrinse lasmuigh nó ar chuaille? → Teastaíonn Dúnadh Spice uait.
• An gá líne an tsoláthraí seirbhíse a fhoirceannadh go néata agus soicéad cobhsaí a sholáthar do ródaire an chustaiméara taobh istigh d'fhoirgneamh? → Tá Bosca Foirceannta uait.
• An gá príomhchomhartha amháin a scoilt chun freastal ar bhloc iomlán árasán nó ar chomharsanacht ó chomh-aireachta lárnach? → Tá Bosca Dáilte uait.
Sineirgíocht i nGníomh:
I líonra tipiciúil FTTH, scoilteann Bosca Dáilte i gcomh-aireachta sráide an comhartha. Ritheann na snáithíní aonair ansin chuig gach teach, áit a bhféadfaí iad a splicadh i nDúnadh Splice beag ag an gcuaille in aice leis an teach, sula dtéann siad isteach sa Bhosca Foirceanta ar bhalla an tí chun nascadh leis an ONT.
Trí na róil ar leith seo a thuiscint, cumasaítear pleanáil líonra níos fearr, soláthar níos cliste agus oibríochtaí níos éifeachtaí. Cinntíonn sé go n-imscartar an leibhéal ceart cosanta, cumas agus feidhmiúlacht ag gach pointe ríthábhachtach i do bhonneagar optúil.
