Réamhrá: Taobh amuigh den Bhileog Sonraithe
Déan dearmad ar gheallúintí teibí faoi luas. I lárionad sonraí beo, ní bhaineann an cáblaí le bandaleithead teoiriciúil; baineann sé le réaltacht fhisiciúil an teasa, an spáis agus na lámha daonna. Chruthaigh na sean-racaí de chorda paiste snáithíní singil, foraois ildaite ach chaotic, scrogaill nach raibh muid in acmhainn. Tá sé feicthe agam go gcaitheann teicneoirí leathuair an chloig ag lorg locht amháin tríd an gcathair ghríobháin sin agus aláram córais ag titim amach. Ní uasghrádú amháin a bhí san aistriú chuig cáblaí struchtúrtha ard-dlúis ag baint úsáide as córais MTP/MPO agus painéil mhodúlacha; ba aistriú é ó cheardaíocht go hinnealtóireacht iontaofa in-athdhéanta. Is é seo an bunús a dhéanann 40G, 100G, agus an mháirseáil níos faide ná ní hamháin indéanta, ach inbhainistithe.
MTP/MPO: Ní Just a Nascóir, a Fealsúnacht
Má ghlaonn tú ar chónascaire MTP/MPO is cónascaire "dlúth" é, is díol suntais é. Is córas i breiseán é. Ag sealbhú 12, 16, nó 24 snáithín i dtithíocht nach bhfuil i bhfad níos mó ná SC caighdeánach, léiríonn sé athrú dearadh bunúsach. Tá an t-idirdhealú tábhachtach: Is é MPO an caighdeán cineálach (Multi-fiber Push-Ar aghaidh), agus is feidhmiú sonrach, níos fearr é MTP ó US Conec, a bhfuil cáil air as a bheachtas agus a marthanacht-sonra a éiríonn ríthábhachtach le linn na mílte timthriallta cúplála.
Ní hamháin dlús atá an buntáiste don saol mór; tá sé intuarthacht. In imscaradh 100G-SR4, a éilíonn 8 snáithín, níl tú ag láimhseáil, ag lipéadú ná ag ródú ceithre phéire déphléacsacha LC ar leith a thuilleadh. Tá réad amháin á láimhseáil agat. Ar imscaradh 3 rn, agus caiféin ag dul i laghad, tá an laghdú ar an acmhainneacht earráide inláimhsithe. Sroicheann na cáblaí foirceanta sa mhonarcha a úsáideann na nascóirí seo le foircinn snasta, tástálaithe. Is cuimhin liom tionscadal inar ritheamar 144 snáithín idir urláir agus úsáid á baint as dhá cheann déag d’fhoirne MTP snáithíní 12. Críochnaíodh an méid a bheadh i gceist le seachtain d'obair chríochnaithe do bheirt innealtóirí tráthnóna. Ní le hobair amháin a bhí an t-am a shábháil; bhain sé le trealamh ginte ioncaim a fháil ar líne níos tapúla.

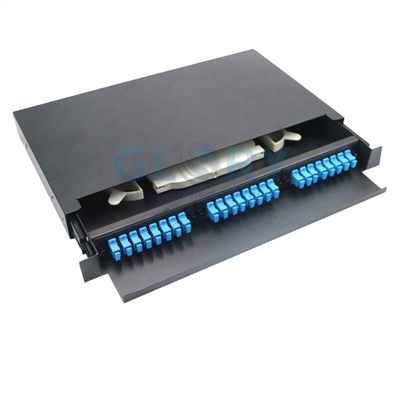

Painéil Paiste: An Áit a Thuilleann an Córas A Choimeád
Is minic a fheictear painéal paiste mar phíosa miotail éighníomhach. Go praiticiúil, is é lárchóras na néaróg é do chiseal fisiceach. Is é an difríocht idir painéal caighdeánach LC agus painéal modúlach ard-dlúis an difríocht idir seilf leabhar statach agus leabharlann le dréimire sleamhnáin. Tá an dara ceann deartha le haghaidh úsáid ghníomhach, leanúnach.
Is é an caiséad, nó modúl an chomhpháirt ríthábhachtach. Is é seo an t-aistritheoir idir cnámh droma ard-dlúis agus domhan an trealaimh. Tógann caiséad amháin, mar shampla, MTP 12-snáithín amháin ón gcúl agus cuireann sé 6 chalafort déphléacsacha LC i láthair ar an tosach. Tá an rogha anseo straitéiseach. Déanann painéal nascóirí seasta tú a ghlasadh isteach. Ligeann córas modúlach ó dhíoltóir cosúil le Panduit nó Corning duit oiriúnú. An gá athrú ó LC go SC le haghaidh eagar stórála leagáide? Babhtáil an caiséad. An gá uasghrádú a dhéanamh go cnámh droma 24-snáithín do 400G amach anseo? Fanann an fráma; athraíonn tú na hinmheánacha. Chonaic mé coigilteas costais an chur chuige seo go pearsanta le linn uasghrádaithe céimnithe, áit ar mhair na frámaí painéil a bhí ann cheana trí ghlúin d'athnuachan teicneolaíochta.
Polaracht: An Gaiste Suiteálaí Ciúin
Is í an pholaireacht an ghné is minice nach dtuigtear agus is minice a thuigtear í d’imscaradh MPO. Tá an coincheap simplí: ní mór solas a tharchur ó chalafort Tx ar thaobh amháin go calafort Rx ar an taobh eile. Le 12 snáithín comhionann i gcónascaire amháin, chun é seo a bhaint amach tá gá le scéim trasghearrtha d’aon ghnó, arna shainiú ag TIA-568 mar Modhanna A, B, agus C.
Tá an teoiric glan; is é an cleachtas a tharlaíonn teipeanna. Is neamhréireacht é an gaiste. D'fhéadfá cáblaí trunc Modh B a cheannach, ach caiséid Cineál A a shuiteáil de thaisme. Beidh an nasc marbh, agus tá an locht dofheicthe don tsúil. Chaith mé lá frustrachais uair amháin ag réiteach fabhtcheartaithe nasc 40G nua ach amháin chun a fháil amach go raibh an polaraíocht iompaithe ag an gcaiséad toisc nár fhíoraigh an suiteálaí an cineál stampáilte ar an tithíocht.
Ón réimse, tá Modh B tagtha chun cinn mar an caighdeán de facto dá simplíocht: déantar an "smeach" uair amháin, taobh istigh den chábla trunk. Bíonn cordaí paiste díreach-i gcónaí. Laghdaíonn an comhsheasmhacht seo ualach cognaíocha. Tá an riail iomlán: sula n-líonann tú rud ar bith, deimhnigh an modh ar lipéad an chábla trunk, an caiséad agus do dhoiciméad dearaidh. Gabhfaidh do mhéadar solais buíochas leat.
Comhtháthú: Radharc ón Raca
Siúlfaimid trí sheicheamh imlonnaithe fíor, mar a tharlaíonn sé i ndáiríre. Tá sraith nua de lasca raca barr á nascadh agat le croíphainéal comhiomlánaithe 30 méadar ar shiúl.
Ar dtús, suiteálann tú na frámaí painéil paiste ard-dlúis sa dá shuíomh. Ansin tarraingíonn tú na cáblaí trunc MTP réamhfhoirceanta-is cáblaí tiubha láidre iad seo a bhfuil súile tarraingthe cosanta acu. Déanann tú iad a threorú tríd an tráidire lastuas nó faoi-seoladán urláir, ag nascadh cúl Phainéal A le cúl Phainéal B. Seo é do chnámh droma buan cosanta. Uimh splicers comhleá ar an suíomh.
Ansin, cuireann tú caiséid ar na painéil a thagann leis an bpolaracht a roghnaigh tú. Cloiseann tú cliceáil soladach agus an cónascaire MTP ag nascadh leis an gcaiséad ar chúl. Ar an tosach, tá raon glan de phoirt LC lipéadaithe agat anois. Ar deireadh, úsáideann tú cordaí paiste déphléacsacha LC le cód dathanna gearra chun na poirt tosaigh seo a nascadh leis an lasc nó na poirt fhreastalaí ar leith. Tá an nasc ar fad beo anois.
Tá na tairbhí oibriúcháin as cuimse. Tá fabhtcheartaithe aonraithe: má theipeann ar nasc, cuireann tú corda paiste deiridh in áit an tosaigh ghearr, inrochtana-ar dtús. Tá sé loighciúil an scála a dhéanamh: ciallaíonn lasc nua a chur leis níos mó calafort a úsáid ar chaiséad atá ann cheana féin, nó sleamhnú isteach i gceann nua. Is gné dhílis de bhainistíocht an chábla, ní iar-smaoineamh. Feabhsaítear go mór an sreabhadh aeir, a iar-smaoineamh go minic ar cháblaí, toisc go bhfuil na trunks tiubh buana treoraithe go néata ar chúl, agus ní úsáideann an tosaigh ach geansaithe gearra riachtanacha.
Cur i bhFeidhm: Ceachtanna ón Réimse
Rud amháin is ea pleanáil ar pháipéar; is rud eile é suiteáil i lárionad sonraí plódaithe, torannach. Seo na blianta imlonnaithe atá daingnithe mar neamh-soshannta:
Dearadh le Slack, Ní Díreach Spás
Fág 70% de na painéil a líonadh, ach freisin dearadh lúba díola follasach do cháblaí trunk. Is éard atá i lúb seirbhíse, atá coiled go néata agus daingnithe laistigh den bhainisteoir ingearach, árachas i gcoinne gluaiseachtaí raca sa todhchaí nó tugaí de thaisme.
Polaracht mar Chreideamh
Déan do mhodh roghnaithe a dhoiciméadú (arís, moltar B) sa Leabhar Rith. Ansin, lipéadaigh go fisiciúil gach foirceann cábla trunc agus tráidire caiséad le "Modh B" ag baint úsáide as buanmharcóir. Coscann iomarcaíocht amhairc earráidí.
Is Dlí é Radius Bend, Ní Treoirlíne
Is cúis le caillteanas "macra-lúbthachta" de dhroim géara. Tá tástáil déanta agam ar naisc a chuaigh thart ach a bhí ar an imeall mar go raibh trunc ró-daingean timpeall cúinne. Bain úsáid as -bainisteoirí ga mín i ngach áit.
Lipéad don Chéad Duine Eile, Ní Duitse
Lean TIA-606-C. Ba chóir go mbeadh do lipéid soiléir do dhuine ag 2 am le linn géarchéime. Cuir raca foinse, raca ceann scríbe, agus ID ciorcaid san áireamh. Tá lipéad simplí clóite níos fearr ná téip lámhscríofa.
Fanann caipíní deannaigh ar aghaidh go dtí an nasc
Is maighnéad le haghaidh deannaigh agus lint é an taobh istigh de ferrule MTP neamhúsáidte. Coimeádaim buidéal aer comhbhrúite agus bosca maidí glantacháin i mo threalamh uirlisí. Déantar cigireacht ar gach cónascaire le scóip phóca roimh chúpláil-gan aon eisceacht.
Déan Gach rud a thástáil, Glac leis rud ar bith
Is postáil éigeantach í tástáil bhonnlíne le Tacar Tástála um Chaillteanas Optúil (OLTS). Ach tástáil freisin tar éis aon athchumrú. Ní briseadh an tsaincheist athraithe postála is coitianta, ach nascóir salach ón láimhseáil. Doiciméadú na luachanna caillteanais; is iad seo do bhunlíne le haghaidh diagnóisic amach anseo.
Athraíonn an cur chuige seo maidir le cáblaí é ó chostas riachtanach go sócmhainn straitéiseach. Is córas é a admhaíonn srianta na fisice, infallacht oibreoirí daonna, agus dosheachantacht an athraithe. Is é an sprioc ní hamháin pointe A a nascadh le pointe B inniu, ach ciseal fisiceach a thógáil atá soiléir, inoiriúnaithe agus iontaofa don chéad innealtóir eile a osclaíonn doras an raca.
