Réamhrá
Léann formhór na dtreoracha maidir le snáthoptaice mar théacsleabhar steiriúil. Liostaíonn siad páirteanna, caitheann siad caighdeáin, agus cruthaíonn siad domhan foirfe, plugála agus súgartha. Tar éis dom na blianta a chaitheamh ar glúine-go domhain ag tógáil lárionad sonraí agus ag deisiú páirce, is féidir liom a rá leat nach bhfuil ann ach. Is minic a thiteann an difríocht idir líonra carraige soladach agus tromluí fabhtcheartaithe síos go dtí na píosaí humhal, mearbhall uaireanta, a ghreamaíonn sé go léir le chéile: na comhpháirteanna nascachta.
Déan dearmad ar an teoiric foirfe; seo an-domhan fíor, go minic-dírithe ar iad a roghnú.
1. Tá anAdaptóir snáthoptaice: Pad Tuirlingthe do Chónascaire
Smaoinigh ar adapter mar an soicéad cruinneas. Is é an t-aon obair atá aige ná dhá fheoil chónascaire a choinneáil in ailíniú foirfe, saor ó dheannach. Dealraíonn sé go bhfuil sé simplí, ach is féidir go mbeidh go leor daoine saor-amach agus íoc níos déanaí.
Tá na cineálacha coitianta agat: an SC shmutánach, latching; an LC beag bídeach uileláithreach; an FC garbh, snáithithe. Tá an riail dúr simplí:mheaitseáil leis an cónascaire.Téann breiseán LC isteach in adapter LC. Is bealach iontach é iarracht a dhéanamh aon rud eile a bhrú chun cónascaire $500 a mhilleadh. Tagann an rogha fíor san ábhar sleeve taobh istigh. I gcás 99% d’fheidhmchláir laistigh, is iad muinchillí ceirmeacha zirconia an caighdeán óir-táirgeann siad caillteanas comhsheasmhach íseal.
Mar sin féin, le haghaidh feidhmeanna míleata nó foircneacha lasmuigh faoi réir luascáin teochta fiáine, feicfidh tú sonraíochtaí ag iarraidh sleeves miotail cré-umha fosfair, toisc go láimhseálann siad leathnú teirmeach níos fearr, cé go bhfuil pionós caillteanais beag, inghlactha go minic. Mo ghlacadh pearsanta? Bata le criadóireacht le haghaidh Ionad Sonraí agus obair fiontraíochta. Agus ar son grá na gcomharthaí glana,bain úsáid as cuibheoirí i gcónaí a bhfuil comhlaí deannaigh iontu-tógtha.Tá níos mó saincheisteanna feicthe agam ó éilliú i gcalafort oscailte ná mar a bhaineann le beagnach aon chúis eile.

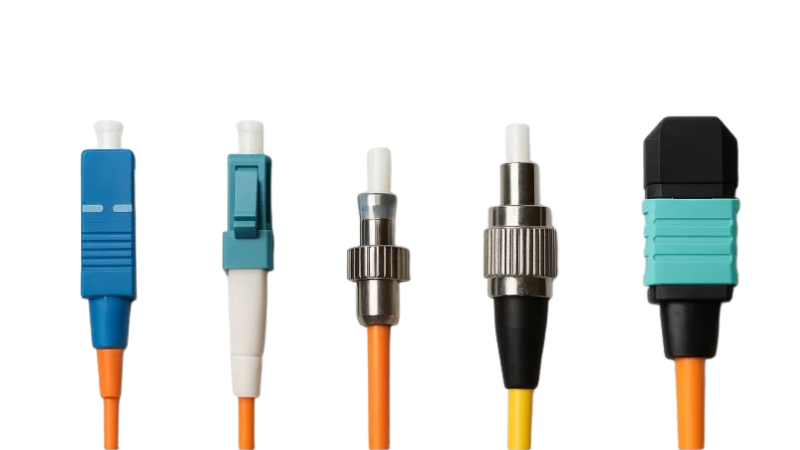

2. Tá anNascóirí snáthoptaice: An Deireadh Gnó
Is é seo an breiseán. Tá sé an comhéadan le do domhan. Is meascán de oidhreacht agus nua-aimseartha é an tírdhreach.
SC:An capall oibre. Balbh, iontaofa, agus beagán toirtiúil. Fós rí i go leor oifigí lárnacha telco agus críochfoirt FTTx.
LC:An chraobh ceannais. Bhuaigh a fachtóir foirm beag an cogadh Ionad Sonraí. Agus tú ag pacáil 48 calafort i bpainéal 1U, is é LC an t-aon rogha ciallmhar atá agat.
FC & ST:An sean garda. Gheobhaidh tú FC ar a lán trealaimh tástála (cosúil le do OTDR) toisc go bhfuil an cúpláil snáithithe slán. Tá ST ar crochadh i roinnt cnámh droma an champais níos sine. Mo chomhairle? Ná sonraigh suiteálacha nua leo ach amháin má tá iallach ort iad a dhéanamh de bharr na bhfearas atá ann cheana féin.
MTP/MPO:An todhchaí (agus láithreach) le haghaidh luas. Is é an nascóir ileagraithe snáithíní seo a fhágann gur féidir 40G, 100G agus 400G a dhéanamh. Tá sé casta, agus is foinse leanúnach tinneas cinn í an phollacht, ach níl sé soshannta maidir le hailtireachtaí duilleoige ard-dlúis.
Anois, anMianach Talún is Mó: UPC vs APC.Is iad na foircinn gorm (UPC) agus glas (APC).NÍ idirmhalartaithe.Tá snas cothrom ag UPC; Tá snas dronuilleach 8 gcéim ag APC. Má dhéantar iad a mheascadh is cúis le caillteanas tubaisteach. Tá an riail simplí: Úsáid APCamháin nuair a bhíonn caillteanas fillteáin (ais-machnamh) ríthábhachtach. Tá sé seo beagnach go heisiach i gcórais forleagan físeáin RF (CATV) agus Líonra Optúil Éighníomhach (PON) ar nós do snáithín-chuig an-bhaile. I gcás gach feidhmchlár sonraí eile-Tá Ethernet, Fiber Channel, SONET-UPC caighdeánach agus ceart. Chaill mé comhaireamh na n-amanna a chonaic mé nascóirí APC glas a ordaíodh go mícheart le haghaidh nasc caighdeánach sonraí, rud a chuir mearbhall agus moill.
3. Tá anCorda Paiste Snáithín: An Cábla Capall Oibre
Seo é an cábla críochnaithe a phlocálann tú idir do lasc agus an painéal. Is cosúil go bhfuil sé éasca iad a cheannach, ach tá tábhacht ag baint le sonraí.
Ar dtús,foircinn cónascaire.Bíodh do ghléas ar eolas agat. Teastaíonn cáblaí déphléacsacha LC-LC le lasc Arista le poirt LC. Is cosúil go soiléir, ach bheadh ionadh ort.Cineál Snáithíntá sé ríthábhachtach: seaicéad buí le haghaidh -mód singil (turas fada, ardluais), aqua le haghaidh ilmhód OM4/OM5 (gearr-rochtain, costas-naisc lárionad sonraí éifeachtacha). Tá ábhar an jacket tábhachtach freisin. I spásanna iomlána, túcaithfidh úsáid cáblaí rátáilte LSZH (Íseal Smoke Zero Halogen) chun cóid sábháilteachta dóiteáin mar NEC sna SA a chomhlíonadh. Baineann rátáil riser (CMR) le raonta ingearacha idir urláir.
Mo mholadh láidir:Infheistiú i Bend-Snáithín neamhíogair (ITU-T G.657.A2 comhlíontach) le haghaidh cordaí paiste. Is fiú an préimh costas beag. Ligeann sé duit cáblaí a stiúradh go docht timpeall coirnéil gan a bheith buartha faoi mhaolú "macrobend", rud a shábhálann tarrthála i gcaibinéid gann. Le haghaidh naisc ríthábhachtacha, -sroichte fada DWDM nó 400G, sonraighCaillteanas Íseal Ultra (ULL)cordaí paiste. Úsáideann siad seo ferrules préimhe agus snasta chun caillteanais a bhaint amach faoi bhun 0.15 dB, rud a thugann buiséad nasc breise luachmhar duit.
4. Tá anSnáithín snáthoptaice Pigtail: An Pointe Comhleá
Is hibrideach é pigtail: cónascaire ar cheann amháin, snáithín lom ar an taobh eile. Is é an droichead buan é idir an cábla cnámh droma (spláilte go dtí an deireadh lom) agus an painéal paiste (ina bplocálann an cónascaire isteach).
Seo an áit a bhfuil cleachtas éagsúil ón teoiric. Cé go bhfuil nascóirí insuiteáilte réimse-ann,ní sháraíonn aon rud monarcha-mhírcheann snasta atá comhleádaithe.Tá comhsheasmhacht agus caillteanas íseal (Níos lú ná nó cothrom le 0.2 dB de ghnáth) ó snas mhonarcha, mar atá doiciméadaithe i gcaighdeáin ar nós TIA-455-234, i bhfad níos mó ná an méid is féidir a bhaint amach sa réimse faoi choinníollacha níos lú ná idéalach. Feicthe agam foircinn réimse creep suas go dtí 0.5-0.75 dB. I easghluaiseachta fada, cuireann sé sin suas le teip.
Roghnaigh -mód amháin (OS2) nó il-mód (OM4) chun teacht le do ghléas cábla. Tá an snáithín maolánach 900µm teann-ar an gconaic láidir le haghaidh splicing. Fág alúb seirbhís flaithiúil-1.5 méadar ar a laghad-sa tráidire splice. Innealtóirí a ghearr sé gearr chun "spás a shábháil" a chruthú tromluí deisiúcháin amach anseo.

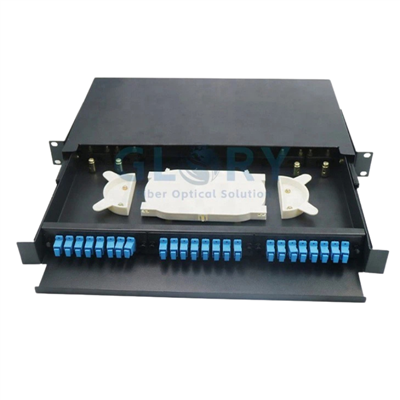

5. Tá anTionól Painéil & Adaptor: An Córas Néaróg
Is é seo an baile do gach duine thuas. Eagraíonn painéil paiste agus imfháluithe an chaos. Baineann an rogha anseo le dlús, inrochtaineacht agus bainistíocht.
Tá painéil LC ard-dlúis (cosúil le 48 calafort in 1U) caighdeánach. Maidir le córais MTP, tá tú ag féachaint ar phainéil mhodúlacha a ghlacann le bloic cuibheora MTP. Is í an eochair pleanáil le haghaidh fáis agussoláimhsitheacht.Is tromluí é painéal atá 100% lán ar an gcéad lá le fadhbanna a réiteach. Bain úsáid as modúil bhána agus plean le haghaidh calafoirt spártha 20-30%. Chomh maith leis sin, a mheasinrochtaineacht tosaigh vs cúil.An féidir leat cuibheoir damáiste a lorg agus a athsholáthar go héasca ón taobh tosaigh, nó an gá duit an painéal iomlán a dhíshuiteáil?
Ag Tarraingt Uile le Chéile: Sreabhadh Oibre Domhanda Fíorúil
Mar sin, conas a shonraíonn tú é seo do thionscadal? Seo é mo phróiseas nach-téacsleabhar:
Tosaigh leis na Riachtanais.Cad é an t-iarratas? An spine lárionad sonraí 400G (SMF, MTP), cnámh droma an champais (MMF, LC), nó líonra FTTx (SMF, SC/APC) é? Is é an luas/achar a shocraíonn an snáithín. Socraíonn an feidhmchlár an cónascaire / snas.
Iniúchadh ar an Timpeallacht Reatha.Cad atá ann cheana féin? Ní bhíonn tú ag tógáil talamh glas i gcónaí. Tá comhoiriúnacht le painéil agus trealamh atá ann cheana ríthábhachtach chun foraois de chorda paiste hibrideach a sheachaint.
Tabhair tosaíocht do na Pointí Péine.An dlús é? (Téigh LC nó MTP). An timpeallacht chrua é? (Ceanglóirí garbh-shonracha, rátáilte IP67-agus imfháluithe séalaithe in aghaidh an IEC 60529). An bhfuil sé cosanta don todhchaí? (Imscar trunks MTP fiú má úsáidtear iad ar dtús le haghaidh 10G, le haghaidh uasghrádú éasca go 40/100G).
Roghnaigh Cáilíocht agus Comhsheasmhacht. Ceannaigh ó mhonaróirí creidiúnacha a ndéantar a gcomhpháirteanna a thástáil le hidirmheánú go caighdeáin amhail IEC 61753-1. Is geall le caillteanas agus iontaofacht é brandaí gan ainm a mheascadh agus a mheaitseáil. Is rud álainn é painéal atá lán de chónaisc ghlan atá snasta go seasta.
Ná Dearmad Glanadh agus Cigireacht riamh.Tá an chomhpháirt is costasaí, a chomhlíonann na caighdeáin-gan luach má tá an taobh deiridh ferrule salach. Ba cheart tús agus deireadh a chur le gach nós imeachta suiteála agus cothabhála le cigireacht chuí (de réir IEC 61300-3-35) agus le glanadh. Ní moladh é seo; is é an riail uimhir a haon.
Sa deireadh, ní bhaineann roghnú comhpháirteanna snáithíní le catalóg a mheabhrú. Is éard atá i gceist leis an trádáil a thuiscint idir dlús, feidhmíocht, costas agus réaltacht oibriúcháin. Tá sé mar gheall ar a fhios go bhfuil an cónascaire glas chun críche ar leith, go mbuaileann foirceannadh monarchan obair allamuigh le haghaidh iontaofachta, agus go bhfuil cónascaire glan ina chónascaire sásta. Seachain an foirfeachta teoiriciúil; aidhm a bheith láidir, soláimhsithe agus ciallmhar. Beidh do chuid féin amach anseo, ag lorg nasc ag 2 AM, go raibh maith agat.
